Huvitz HBM-1 | Biómetro óptico con topografía corneal
El Huvitz HBM-1 es un biómetro óptico multifunción que integra la medición de longitud axial, queratometría y topografía corneal en un único equipo. Incorpora herramientas avanzadas para el análisis corneal, el seguimiento de la progresión de la miopía y la adaptación de lentes de contacto.
Disponible en dos configuraciones: HBM-1 IOL, orientada a la biometría y planificación de cirugía de cataratas, y HBM-1 MD, especializada en el control de la miopía y la evaluación del ojo seco.
Descripción
Biometría óptica y topografía corneal en una sola plataforma
El Huvitz HBM-1 es un sistema de biometría óptica con topografía corneal integrada, diseñado para proporcionar información detallada sobre las características oculares y facilitar diferentes aplicaciones clínicas.
Combina la medición de la longitud axial, queratometría, topografía corneal y análisis de parámetros ópticos con herramientas de seguimiento que permiten evaluar los cambios oculares a lo largo del tiempo.

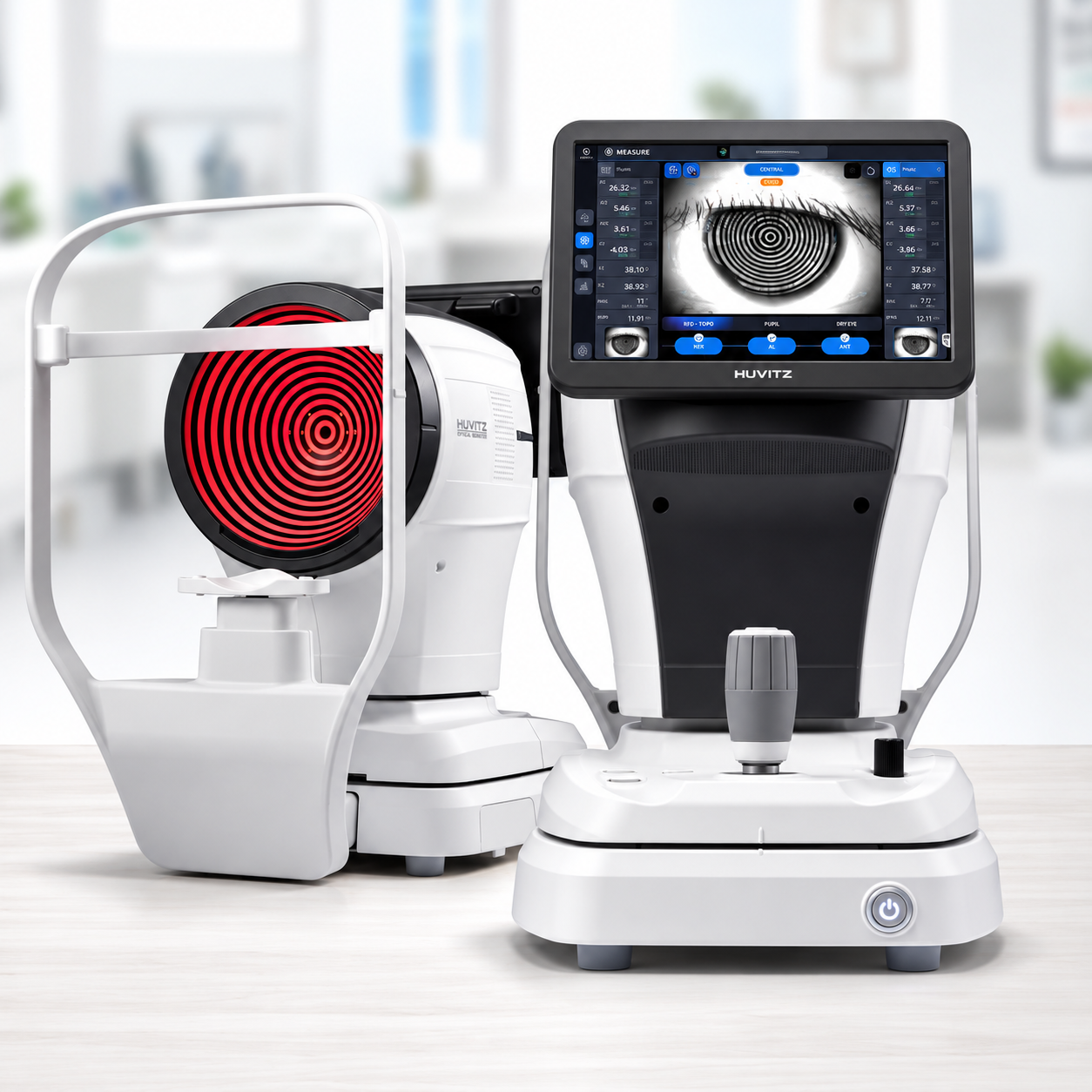

Su diseño incorpora una pantalla táctil inclinable de 10,1 pulgadas, ordenador integrado y seguimiento automático para facilitar la exploración y el análisis de resultados.
Topografía corneal y análisis avanzado

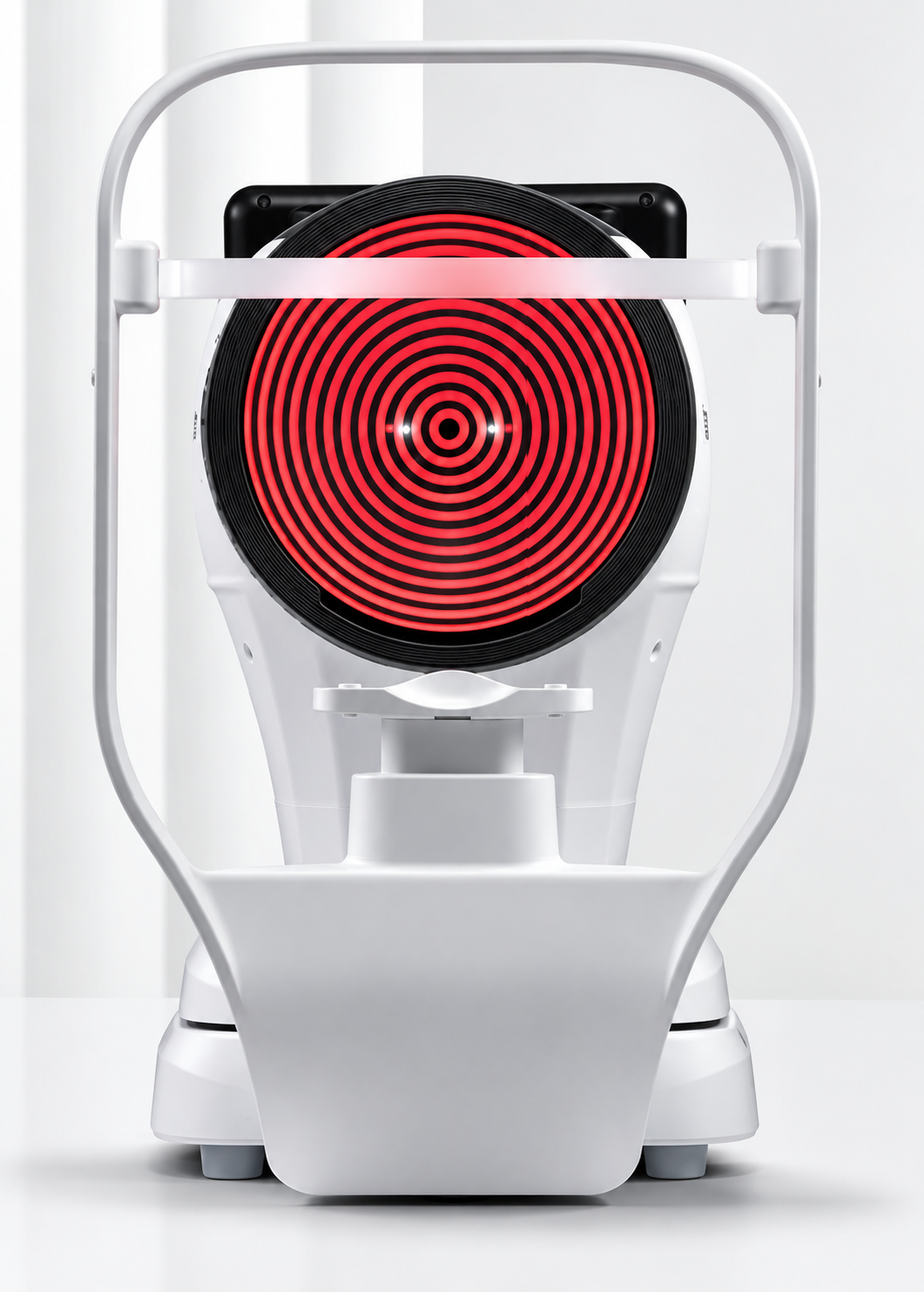

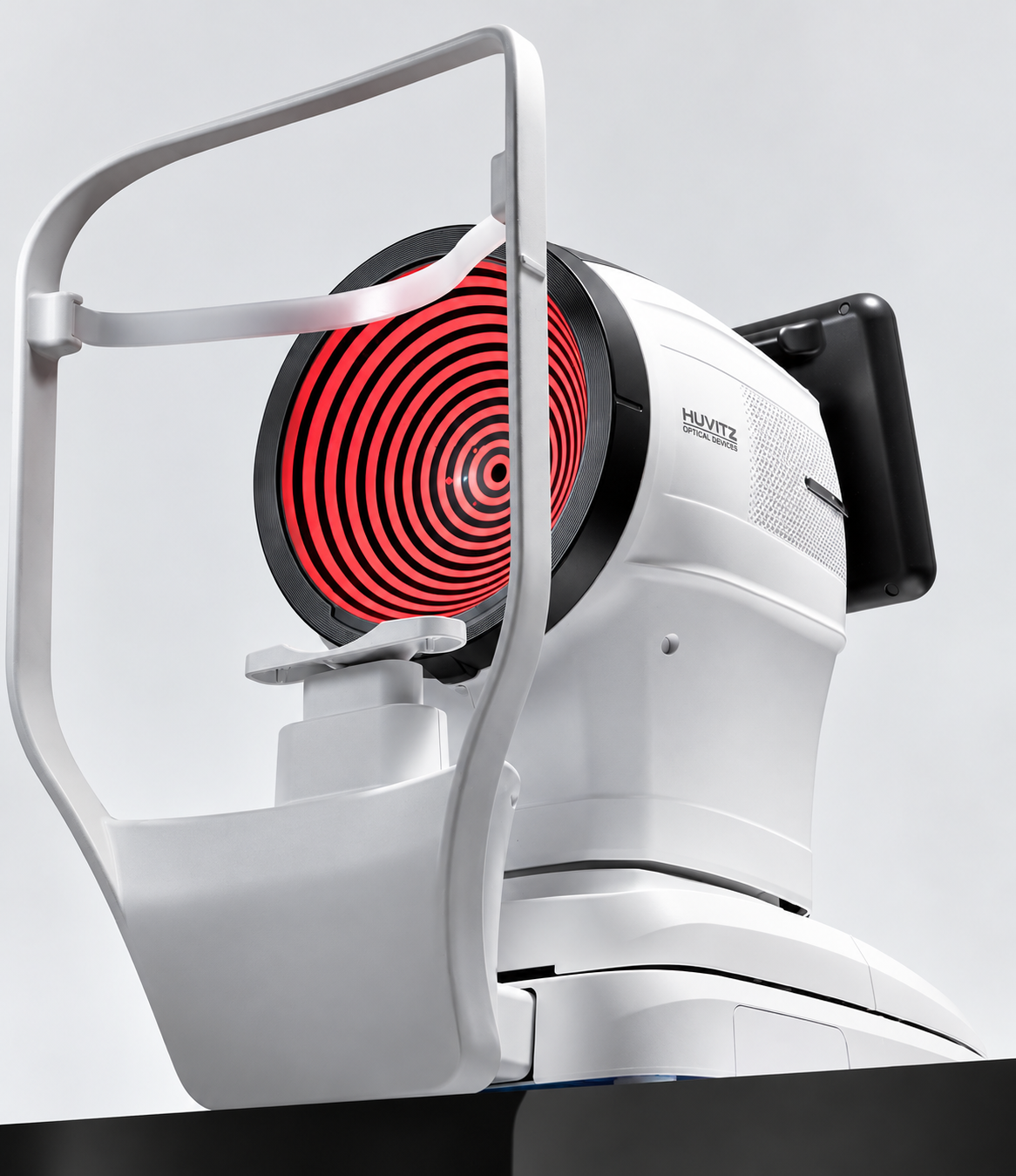

El HBM-1 utiliza un disco de Plácido de 24 anillos y analiza más de 100.000 puntos para obtener información detallada de la superficie corneal.
Permite generar mapas axiales, tangenciales, de potencia refractiva y de elevación, proporcionando herramientas para la evaluación de la curvatura y las irregularidades corneales.
Entre sus funciones destacan:
- Queratometría: medición de la curvatura y potencia corneal.
- Cribado de queratocono: análisis mediante el índice de predicción de queratocono (KPI).
- Análisis de Zernike: evaluación de aberraciones ópticas, incluidas las de alto orden.
- Pupilometría: medición del diámetro pupilar.
- Ángulo Kappa y Chord μ: parámetros complementarios para el análisis ocular.
- Distancia blanco-blanco (WTW): medición del diámetro corneal horizontal visible.
- Adaptación de lentes de contacto: simulación de patrones de fluoresceína mediante un filtro de imagen, sin necesidad de aplicar colorante directamente al ojo.
Control de miopía y seguimiento de ortoqueratología
El HBM-1 permite registrar la evolución de la longitud axial y visualizar los cambios a lo largo del tiempo mediante gráficos de progresión.
Incorpora curvas de referencia por edad para analizar el crecimiento ocular y herramientas para evaluar la evolución de los tratamientos de control de miopía.
También permite comparar mapas topográficos antes y después del uso de lentes de ortoqueratología (Ortho-K), analizar la anisometropía y registrar información relacionada con los tratamientos y los factores de riesgo.
Estas funciones están disponibles en las configuraciones IOL y MD.
HBM-1 IOL: biometría para cirugía de cataratas
La configuración HBM-1 IOL está orientada a la biometría ocular y al cálculo de la potencia de lentes intraoculares.
Permite obtener diez parámetros de medición, entre ellos la longitud axial, el espesor corneal central (CCT), la profundidad de cámara anterior (ACD), el espesor del cristalino (LT), queratometría y topografía corneal.

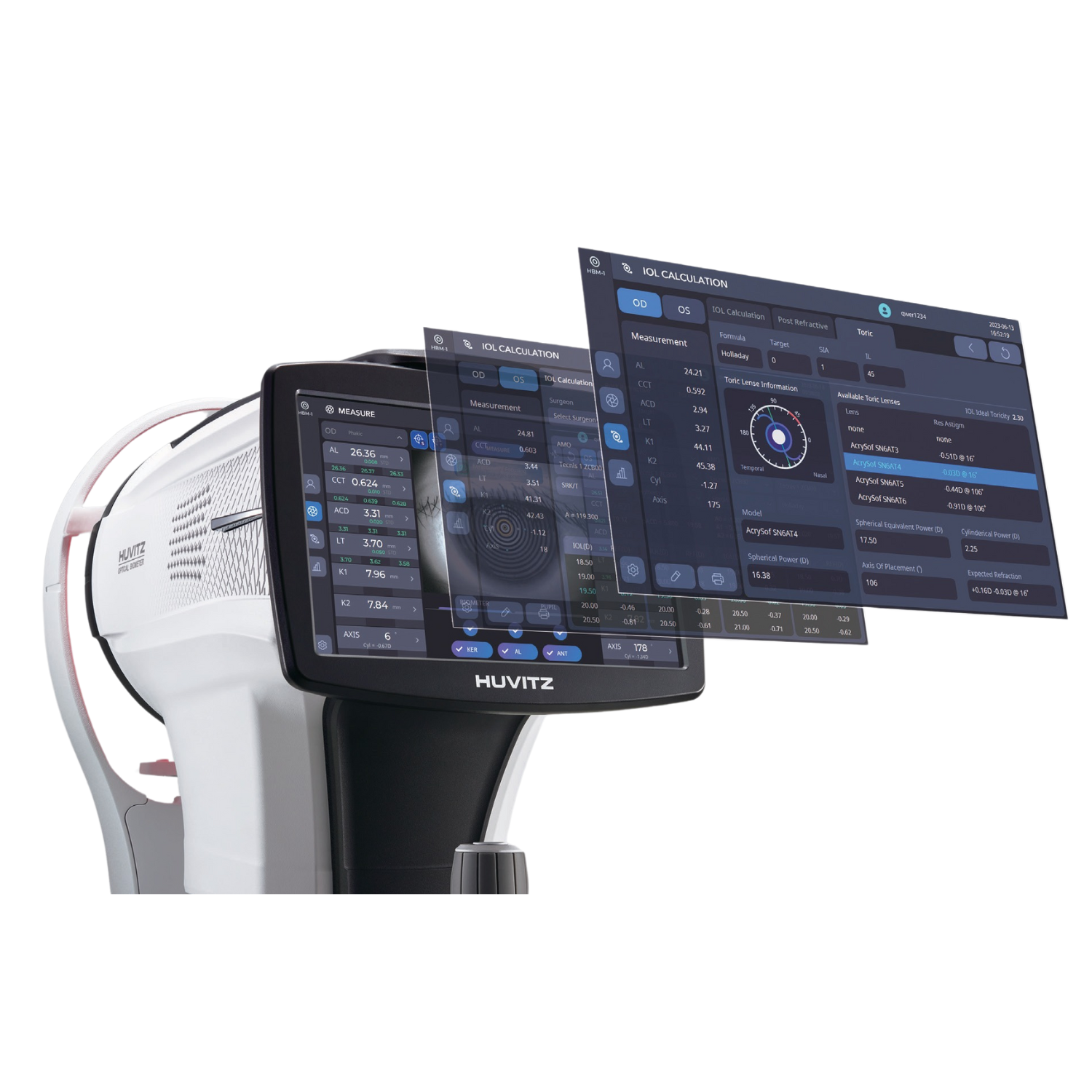

Integra herramientas para el cálculo de lentes intraoculares convencionales, tóricas y para pacientes con cirugía refractiva previa, utilizando las fórmulas disponibles en el sistema.
Entre ellas se encuentran Holladay, SRK II, SRK/T, Hoffer Q, Haigis, Camellin-Calossi y Shammas No History. Las fórmulas Barrett están disponibles mediante un módulo de software opcional.
Modo DCM para cataratas densas
El Dense Cataract Mode (DCM) utiliza un algoritmo de detección de señales ópticas débiles para facilitar la medición de la longitud axial en pacientes con cataratas densas.
Esta función permite obtener información biométrica en condiciones de medición más exigentes y contribuye a reducir la necesidad de repetir exploraciones.
HBM-1 MD: control de miopía y análisis de ojo seco
La configuración HBM-1 MD está orientada especialmente al seguimiento de la progresión de la miopía, la evaluación del crecimiento ocular y el control de tratamientos de ortoqueratología.
Además de las funciones compartidas de biometría axial y topografía, incorpora de serie un conjunto de herramientas para la evaluación de la superficie ocular y el ojo seco:
- NIBUT: evaluación no invasiva de la estabilidad de la película lagrimal.
- Meibografía: visualización y valoración de las glándulas de Meibomio.
- Menisco lagrimal: medición de su altura mediante herramientas de análisis.
- Análisis del parpadeo: evaluación del intervalo entre parpadeos y sus patrones.
- Cuestionario OSDI: valoración estandarizada de los síntomas de ojo seco.
- Análisis de la capa lipídica: observación de características de la película lagrimal.
Los resultados pueden integrarse en informes que facilitan el seguimiento clínico y la comunicación con el paciente.
En la configuración IOL, las funciones de ojo seco están disponibles mediante licencia opcional.
Manejo intuitivo y conectividad

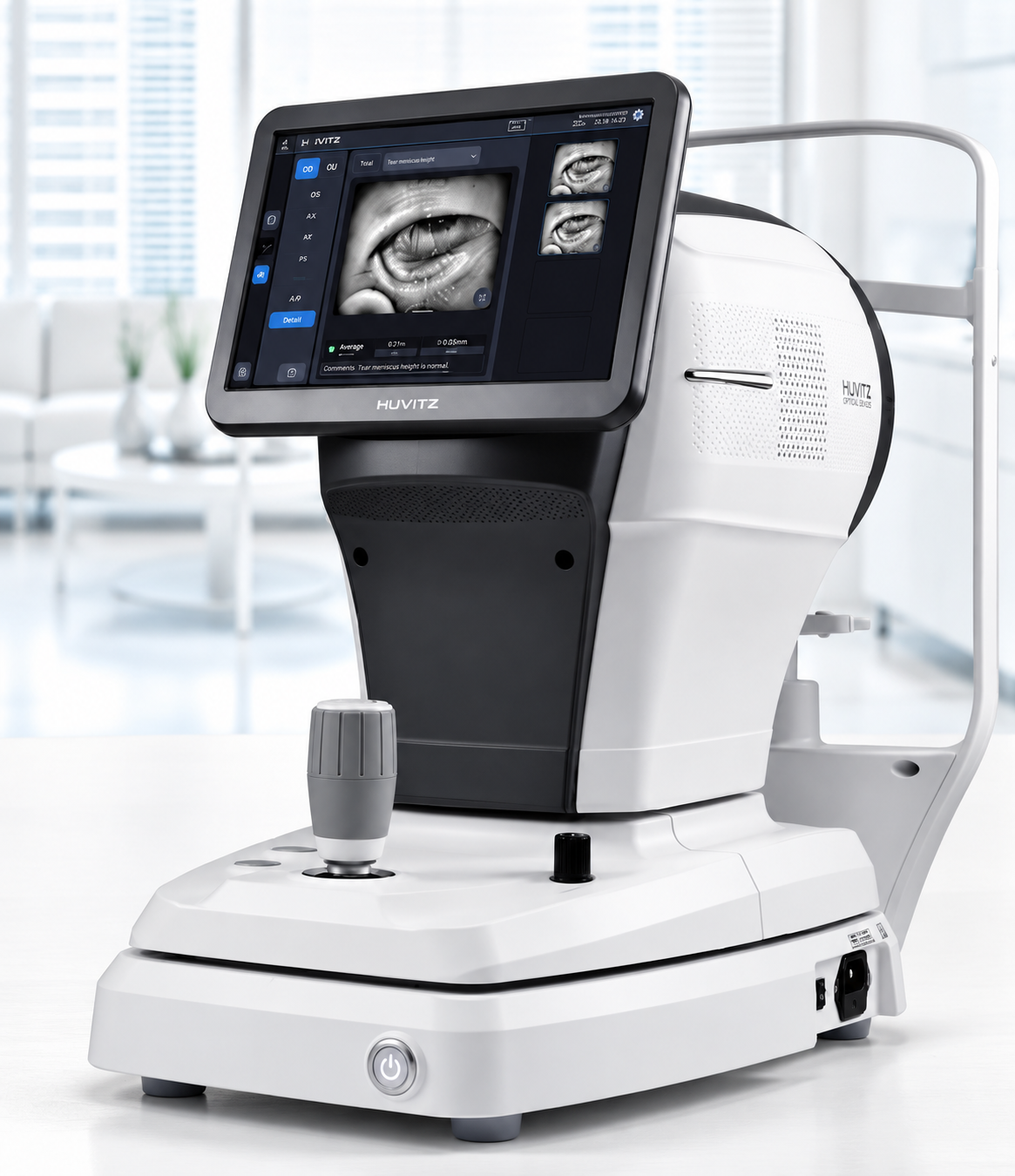

El Huvitz HBM-1 incorpora un ordenador integrado y una pantalla táctil inclinable de 10,1 pulgadas que permiten realizar mediciones, analizar resultados y generar informes desde el propio equipo.
Dispone de seguimiento automático en los ejes X, Y y Z, así como indicaciones visuales y acústicas para orientar al paciente durante la exploración.

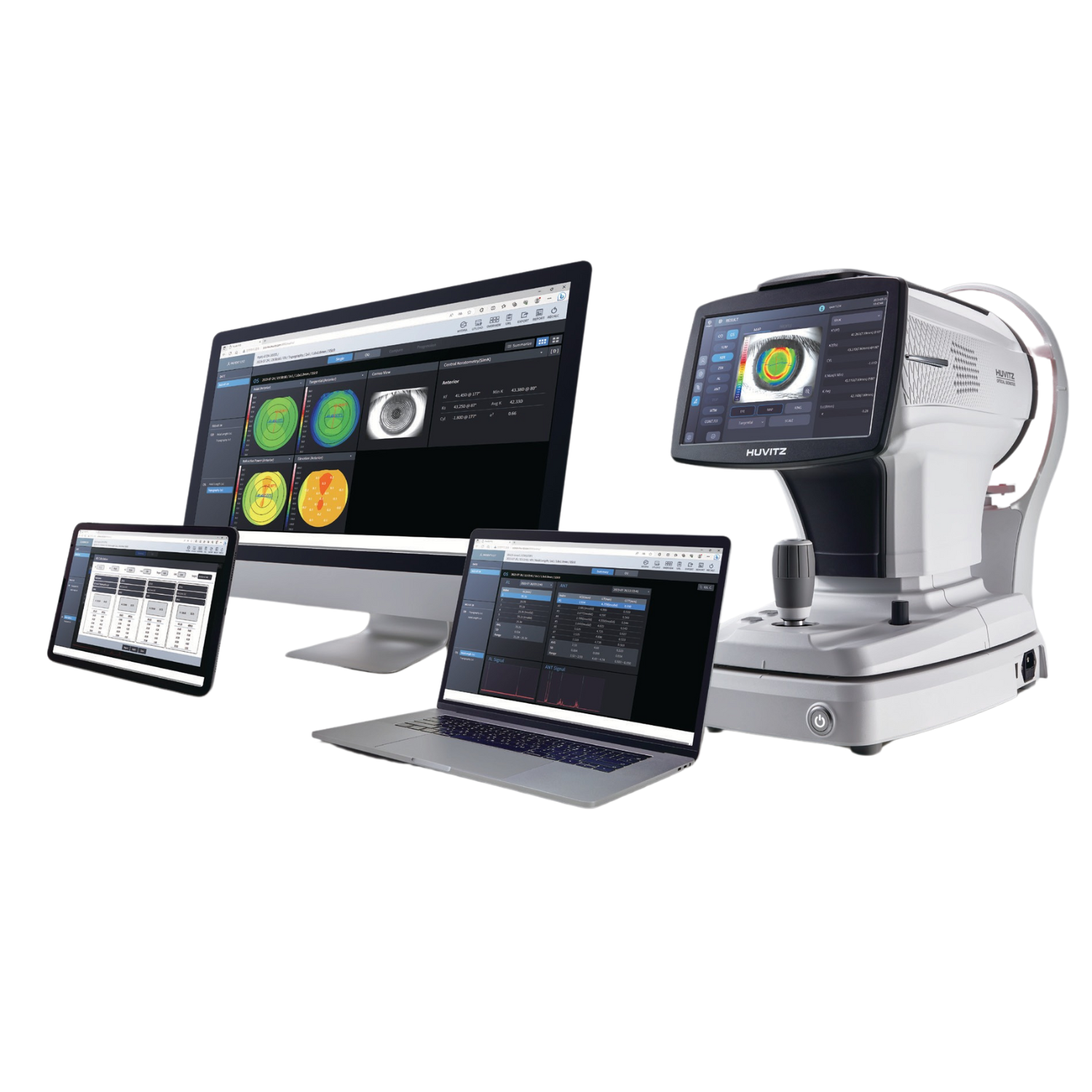

Es compatible con DICOM y con el sistema Huvitz Integrated Image Server (HIIS-1) para facilitar la consulta y gestión de resultados en el entorno clínico.
Comparativa de configuraciones
| Función | HBM-1 IOL | HBM-1 MD |
|---|---|---|
| Longitud axial | Si | Si |
| Queratometría y topografía | Si | Si |
| Cribado de queratocono | Si | Si |
| Análisis de Zernike | Si | Si |
| Pupilometría, Kappa/Chord μ y WTW | Si | Si |
| Adaptación de lentes de contacto | Si | Si |
| Control de miopía | Si | Si |
| Espesor corneal central (CCT) | Si | No |
| Profundidad de cámara anterior (ACD) | Si | No |
| Espesor del cristalino (LT) | Si | No |
| Cálculo de lentes intraoculares | Si | No |
| Fórmulas Barrett | Licencia opcional | No |
| NIBUT y análisis del menisco lagrimal | Licencia opcional | Si |
| Meibografía y análisis del parpadeo | Licencia opcional | Si |
| Cuestionario de ojo seco | Licencia opcional | Si |
| HIIS-1 y DICOM | Compatible | Compatible |
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Longitud axial | 14–40 mm |
| Repetibilidad de longitud axial (DE) | ±0,025 mm |
| Radio de curvatura corneal | 5–13 mm |
| Potencia corneal | 25,96–67,50 D |
| Distancia blanco-blanco (WTW) | 7–14 mm |
| Diámetro pupilar | 0,5–10 mm |
| Topografía | Disco de Plácido de 24 anillos |
| Puntos analizados | Más de 100.000 |
| Distancia de trabajo | 80–100 mm |
| Profundidad de cámara anterior (IOL) | 1,5–6,5 mm |
| Espesor corneal central (IOL) | 0,25–1,3 mm |
| Espesor del cristalino (IOL) | 1,5–6,5 mm (ojo fáquico); 0,5–3,5 mm (pseudofáquico) |
| Pantalla | LCD táctil inclinable de 10,1″ |
| Seguimiento automático | Ejes X, Y y Z |
| Ordenador | Integrado |
| Alimentación | 100–240 V CA, 50/60 Hz |
| Dimensiones (ancho × fondo × alto) | 312 × 553 × 518 mm |
| Peso | 22 kg |
